需求分析

      雷電災害被聯合國列為“最嚴重的十種自然災害之一”，并已成為僅次于暴雨洪澇、滑坡塌方的第三大氣象災害，嚴重威脅著人類的生命財產安全。

       為了加強雷電災害防御工作，規范雷電災害管理，提高雷電災害防御能力和水平，保護國家利益和人民生命財產安全，維護公共安全，促進經濟建設和社會發展，國家頒布了建筑物防雷、低壓配電設計規范等一系列防雷技術規范等強制性條文要求嚴格執行。

目前防雷產品存在的一些問題

1. 不能對防雷設備做到全面在線監測
2. 無法監測防雷設備是否損壞或性能劣化。
3. 在雷擊發生后無法通過科學技術手段判斷防雷設備是否發揮作用。

防雷隱患問題

1. 系統及電氣設備是否處于安全的雷電防護范圍
2. 在雷擊發生后無法通過科學技術手段判斷防雷設備是否發揮作用。

防護評估問題

       變電站等用電環境復雜、用電接入方式眾多、電網電壓波動較大，該用那種防護等級？接地電阻、均壓、等電位連接、屏蔽等是否防護？

數據分析問題

       不知道設備損壞的真正原因，只能靠更換設備解決問題。根本性問題沒有解決，在下次遭受雷擊后重復上次的過程，造成連續性的經濟損失。

不能對防雷設備做到及時、全面的維護

1. 在傳統防雷設備的維護上主要依靠定期人力巡檢，在巡檢前后防雷設備的損壞不會被及時發現和處理.
2. 人力巡檢只能檢測防雷器是否損壞，對于防雷設備的性能劣化無法判斷。

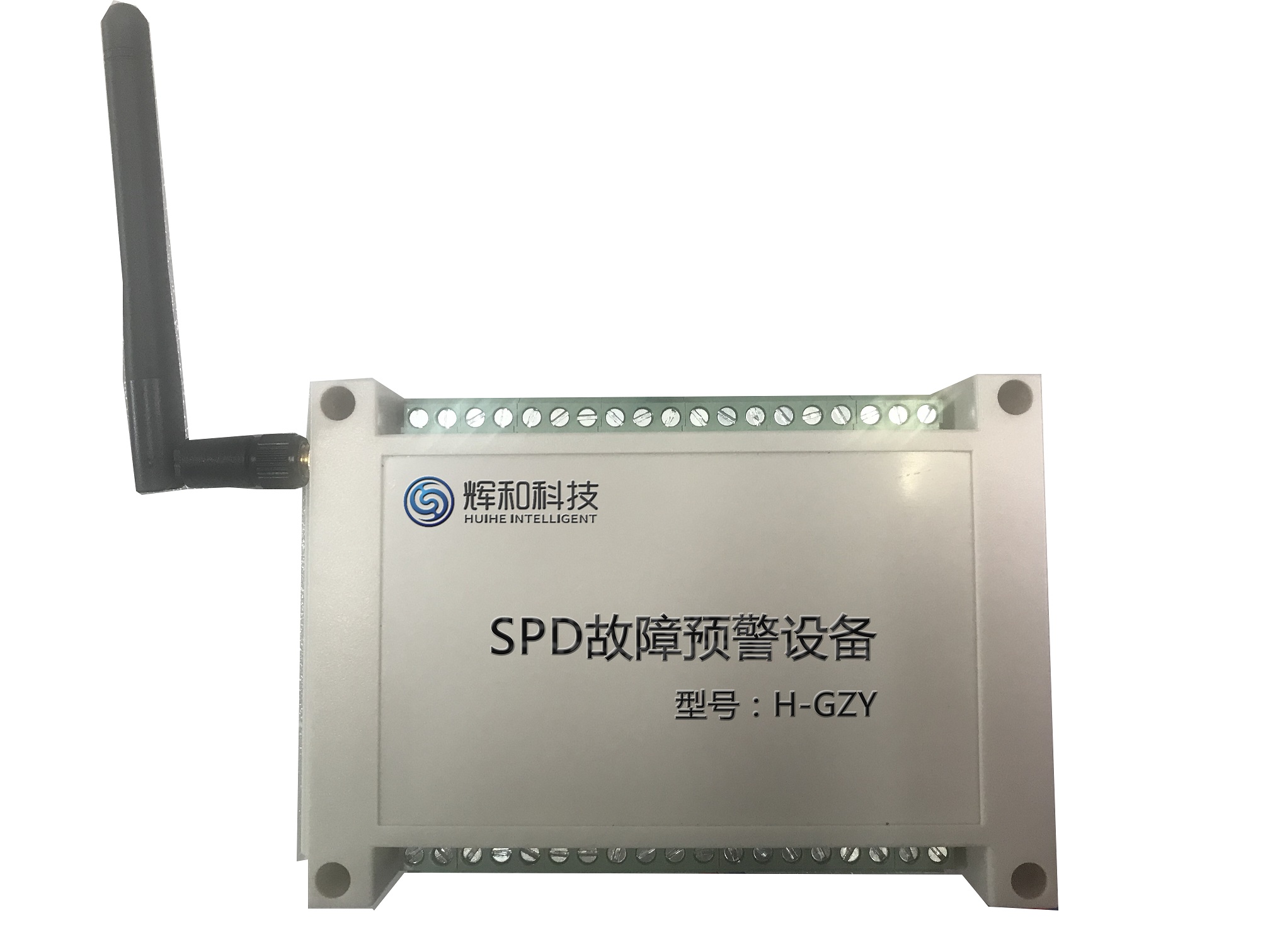

輝和SPD故障預警設備優勢

       根據國家防雷設計規范，針對目前防雷設備存在的問題，我們將云計算、移動互聯網、物聯網技術相結合，開發對接微信功能的智能化監測設備----輝和SPD故障預警系統，具有空前的技術優勢：微信功能、GIS地圖、數據云存儲、備份、大數據分析、在線查詢、告警等功能。

       作為國內領先的雷電在線監測預警系統，潤一SPD故障預警系統可以實現遠程的雷電在線監測預警。能很好地提升通信、電力、機場、石油、化工、氣象、鐵路、橋梁、隧道、軌道交通等行業的雷電防護水平。

產品設計依據

《建筑物防雷設計》 GB50057-2010

《建筑物電子信息系統防雷技術規范》 GB50343-2004

《低壓配電設計規范》 GB50054-95

《安全防范工程技術規范》 GB50348-2004

《電子計算機機房設計防雷》 GB50174-93

《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169

《建筑物防雷》IEC61024

《雷電電磁脈沖的防護》 IEC61312

《建筑與建筑群綜合布線系統工程設計規范》GB/T50311-2000

《建筑物、構筑物防雷設施安裝》D562

產品安裝位置設計

       SPD故障預警系統設備可安裝在總配電箱、各個樓層配電箱以及設備配電箱和機房配電箱的防雷設備前端，可以根據項目預算及項目具體需求選擇安裝位置和安裝數量。

SPD預警系統拓撲圖：

SPD故障預警場景安裝示意圖：

產品技術參數

硬件參數

運行溫度：工業耐溫70℃

芯片：高性能ARM微控制器主控芯片

供電：市電供電

設備GPRS通訊： 1路

電源防雷監測：1路

雷擊防護統計：1路

接地通路監測：1路

漏電    監測：1路

485     通信：1路

微安級漏電流帶電監測：1路

軟件功能

微信查詢、告警

防雷功能元器件壽命預警

防雷失效、金屬體漏電、接地斷開告警

GIS集中展現管理

在線設備故障報修

短信告警可選

數據云存儲

數據統計分析

產品維護與升級

硬件服務：一年免費的硬件維護，服務期內硬件有任何問題，均可寄回檢測維修。

軟件服務：一年免費在線服務，服務期內享受軟件系統免費升級。

無線通信費：一年免費的移動無線通訊費。
