隨著環境問題的日益嚴重,我國越來越重視清潔能源的開發和利用,太陽能以其獨有的優勢而成為人們重視的焦點。據預測,太陽能光伏發電在21世紀會占據世界能源消費的重要席位,不但要替代部分常規能源,而且將成為世界能源供應的主體。國家目前也在大力支持光伏發電站的建設,根據《可再生能源中長期發展規劃》,到2020年,中國力爭使太陽能發電裝機容量達到1.8GW(百萬千瓦),到2050年將達到600GW(百萬千瓦)。然而,由于本身特點和所處地理環境等原因,光伏電站極易遭受雷擊,造成設備損壞和停電事故,甚至威脅人身安全,為了防止或減小雷擊事故的發生,就必須有完善的雷電的防護裝置和措施。

系統構成

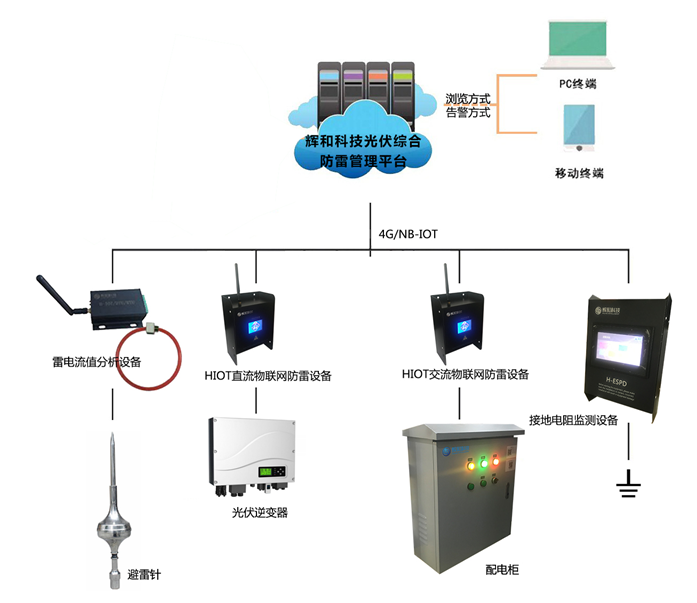

    輝和科技光伏綜合防雷管理系統由HIOT直流物聯網防雷設備、HIOT交流物聯網防雷設備、雷電流值分析設備、接地電阻監測設備和輝和科技云防雷系統，共同組成構建的整體解決方案。

    輝和科技光伏綜合防雷管理系統由三個層面組成:采集層、網絡層、應用層。采集層:完成雷電、防雷設施、電設備運行、?；刃畔⒉杉?。網絡層:獨立或嵌入在采集單元的信息通信系統。應用層:根據防雷、安全監管等業務需求的應用系統。監測數據和防護狀態通過網絡方式實時上報至計算層云平臺。計算層云平臺對接收到的數據進行存儲、分析和決策，并對告警數據生成告警通知推送給用戶終端?？蛻艨梢酝ㄟ^監控大屏、PC、手機微信端連接計算層云平臺查實時現場數據和接收告警通知，并能通過計算層云平臺實現告警查詢、數據分析、隱息分析、統計報表、排查管理、整改管理、預案管理、應急指揮等功能。

功能實現

1. 直擊雷防護：在傳統避雷針的基礎上部署雷電流值分析設備，將雷電峰值分析設備的感應線圈套在SPD的防雷接地線上或者避雷針上，記錄儀便可以實時監測該防雷接地線上或者該避雷針上的雷電情況，雷電發生時，記錄儀記錄下流過的雷電電流峰值，并發出告警信息。當設備出現異常損壞情況時，根據記錄的數據進行分析，查找事故根源，對于改進設備雷電損害防護方法、提高設備可靠性運行提供參考設計依據.
2. 感應雷防護：在逆變器的前端部署一套HIOT直流物聯網防雷設備，預防雷擊侵害的同時對雷擊次數、防雷器壽命、市電通斷情況進行實時監測。在光伏電站的交流輸出供電線路上的配電柜前端部署HIOT交流物聯網防雷設備，預防雷擊侵害的同時對雷擊次數、防雷器壽命、市電通斷情況進行實時監測。
3. 接地：我們在地網上部署一套接地電阻監測設備，實時監測接地電阻值和接地電阻是否正常，監測雷電流值，并分析保護等級是否合理，為后期防雷等級作參考依據。

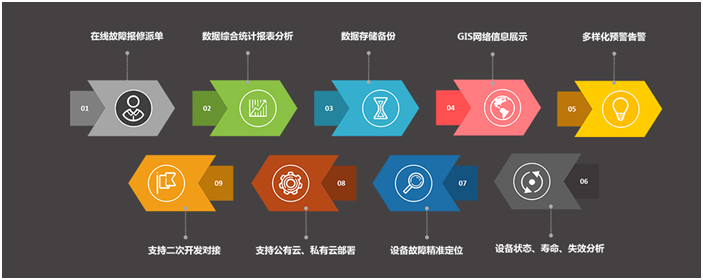

系統功能

• GIS地理系統：可以使用戶直接在地圖上看到防雷預警設備的分布情況，可直接點擊地圖界面查詢設備信息，
• 遠程數據采集：可采集雷擊次數防雷器壽命、市電通斷數據等，
• 支持?jǐn)U展入侵報警、火災報警、照明、空調通風、給排水其他環境變量，通過物聯網防雷預警終端進行數據采集。
• 增減設備簡單:系統設計時預留有接口,可隨時增減硬軟件設備,系統只要做少量的改動即可,可以在很短的時間內完成。
• 遠程實時監測：數據通過4G/NB-IOT將數據進行實時采集，并發送至系統服務器或云平臺進行實時監測。
• 個性化管理：根據用戶需求，可將定制各項環境變量等精細化管理。
• 數據分析：可對整個系統采集回來的數據進行持續的監測，以表格的而形式進行顯示或打印報表，同時可以切換成以柱形圖、折線圖以及餅形圖等更為直觀的形式進行橫向和縱向比較。
• 數據報警：可設定不同的報警限值,當出現被監控點位數據異常時可自動發出預警報警信號。報警方式包括:現場聲光報警、手機微信、手機短信息報警等。設定報警信息后,系統可在不同的時刻通知不同的值班人員。
• 移動終端管理：通過手機微信，實現手持終端管理數據。可在手機上實時監測、分析數據。
• 報表打?。嚎筛鶕?jù)用戶需求，對各種數據按照年月日進行數據導出和打印。
• 監控大屏管理及展示：可通過集中管理服務器與大屏矩陣相連，在節約系統資源的條件下實現界面的多屏不同內容的展示。

系統配置
