系統概述

隨著信息化建設的不斷推進，各種信息系統的部署與應用，使得作為信息承載的主體-數據中心本身的管理變得越來越重要，工作量越來越大，對安全性、可用性和運維管理等要求越來越高。環境日益復雜。機房設備各自獨立，沒有統一的監控系統進行管理，機房系統運行過程中容易頻發險情。

輝和3D可視化數據中心機房監控管理系統在數據中心機房管理系統中，加入3D可視化模塊，在3D場景中可對接動環系統、資產管理系統、安防系統等，將機房眾多孤立子系統在可視化場景中統一呈現和管理。機房3D效果的呈現是對現實存在數據中心建筑，設備等失誤進行數據建模、渲染。以三維的方式展示出來，在3D場景中可以實現在線瀏覽、數據交互、設備管理等管理操作。三維可視化數據中心機房集中監控管理系統，以直觀的展示方式、簡單的操作流程，極大地減輕了數據中心機房運維與管理的壓力和難度。

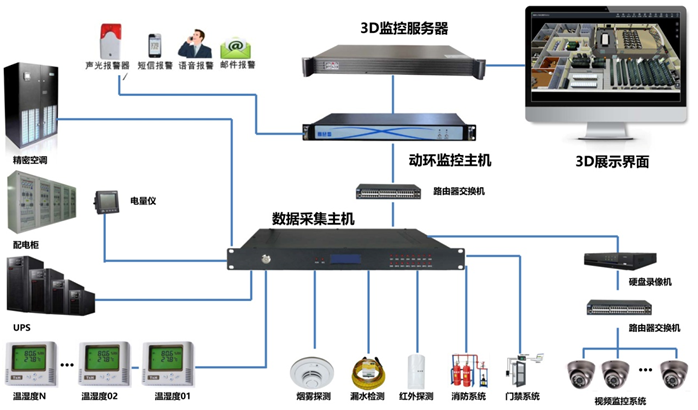

系統架構

系統功能

突破性的3D仿真技術是輝和3D可視化數據中心機房監控管理系統的一個重要的組成部分，全3D可視化監控平臺，形象化的虛擬場景和真實數據相結合，增強機房設備、設施數據的直觀可視性、提高其利用率。

3D可視化數據中心機房集中監控管理系統對機房實現遠程集中監控管理，實時動態呈現設備告警信息及設備參數，快速定位出故障設備，使維護和管理從人工被動看守的方式向計算機集中控制和管理的模式轉變。

輝和3D可視化數據中心機房監控管理系統基于物理數據中心的虛擬可視化數據中心為基礎。實現3個主要功能模塊：動環監控系統、資產管理系統、環境節能系統、運維流程管理系統。

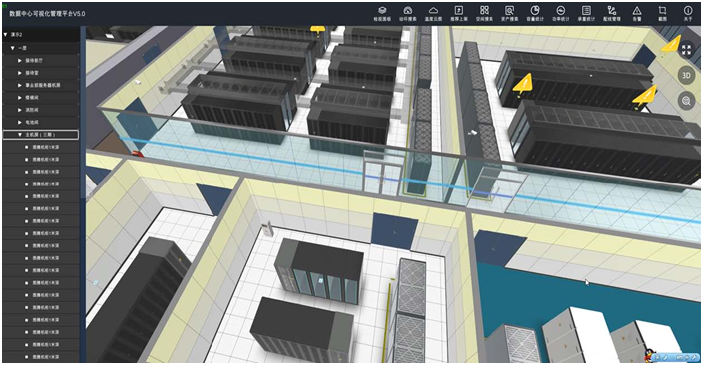

• 三維全景展示，3D可視化平臺全景仿真，360度無死角展示數據中心，無需進入機房即可查看資產設備運行情況。系統管理高度圖形化，通過標準化的制作步驟，即可快速完成系統搭建虛擬現實場景并投產運行，降低項目實施工期，降低項目成本。
• 動環監控可視化管理，系統對單個機房內各種動力設備,環境設備及系統狀態信息,報警信息等進行完整集中監控,通過綁定三維模型,實現跨區域集中可視化監控管理。

1. 可在3D場景中展示設備實時的性能和告警數據。
2. 在3D場景中點擊告警圖標，可以查看告警內容。
3. 在3D場景中能展示機房環境的溫濕度情況，并支持以云圖形式表達數據中心溫度分布狀況,可以支持多層溫度云圖功能。
4. 在3D場景中能展示配電柜、UPS等電力設備的電壓、電流等性能數據。
5. 在3D場景中能展示空調、漏水線等環境控制設備的溫濕度等數據。
6. 可匯聚所有監控系統的告警信息在3D環境中統一展示，不同級別的告警要采用不同的顏色進行標識，告警顏色可用配置的方式進行更改。
7. 在3D場景中能點擊攝像頭調取實時的視頻畫面。
8. 與現有的網絡監控系統進行集成對接,在3D設備. 上分屏展示實時的性能和告警數據。有告警的設備應有告警圖標閃爍。
9. 能展示服務器、存儲、網絡設備、數據庫和應用等設備的監控數據。

• 資產可視化管理，資產管理系統提供3D可視的運維管理模式，實現所有獨立設備與機架式設備的3D 建模，包括空調、機柜、發電機、配電柜、UPS等獨立設備，以及PC 服務器、交換機等機架式設備。3D展示與真實設備的外觀保持一致，具備高度的辨識性，在運維管理過程中， 實現虛擬場景與物理實際場景一一對應，讓數據中心的資產和配置管理變得更加直觀易用。

1. 可以快速搜索、定位目標設備，便捷的查詢設備信息、設備安裝應用信息、設備歸屬信息、 設備運維信息以及相關運行手冊，運維人員無需頻繁進出機房便可清晰掌握數據中心的資產狀況，提升信息查詢和管理效率用戶。
2. 可以單擊任何一個資產設備查看該設備的資產情況與配置信息，查看到端口鏈路情況。
3. 支持資產的維護操作，可以實現在  3D 場景中進行資產的上下架操作
4. 支持查詢、搜索資產功能，能對資產進行任意字段的模糊查詢，或者按各類組合條件進行高級查詢，點擊一條設備信息可快速定位到3D 場景中的設備位置。
5. 支持IT 設備智能運維，通過RFIDRack實現IT 設備在機柜的遷移軌跡，實現智能上架、下架管理。3D 場景中設備與數據進行同步

• 可視化運維管理，三維機房可視化運維管理系統對機房實現遠程集中監控管理，實時動態呈現設備告警信息及設備參數，快速定位出故障設備，使維護和管理從人工被動看守的方式向計算機集中控制和管理的模式轉變。全三維可視化監控平臺，形象化的虛擬場景和真實數據相結合,增強機房設備、設施數據的直觀可視性、提高其利用率，解決了機房設備具有數量大、種類多、價值高、使用周期長、使用地點分散、缺少實時性管理、管理難度大等問題。

虛擬機器人可按照預設路徑以第一人稱視角自動巡檢，或以第三人稱360度、俯瞰等多視角查看?？梢暬芾斫柚?D引擎的強大展示功能，滿足數據中心基礎設施多樣化的展示需求，如模擬氣流、模擬溫度云圖、鳥瞰、角色、漫游、自動巡檢、導航等。以耳目一新的形式展現數據中心的方方面面，有力提升數據中心整體形象，充分體現數據中心管理水平。

系統配置
